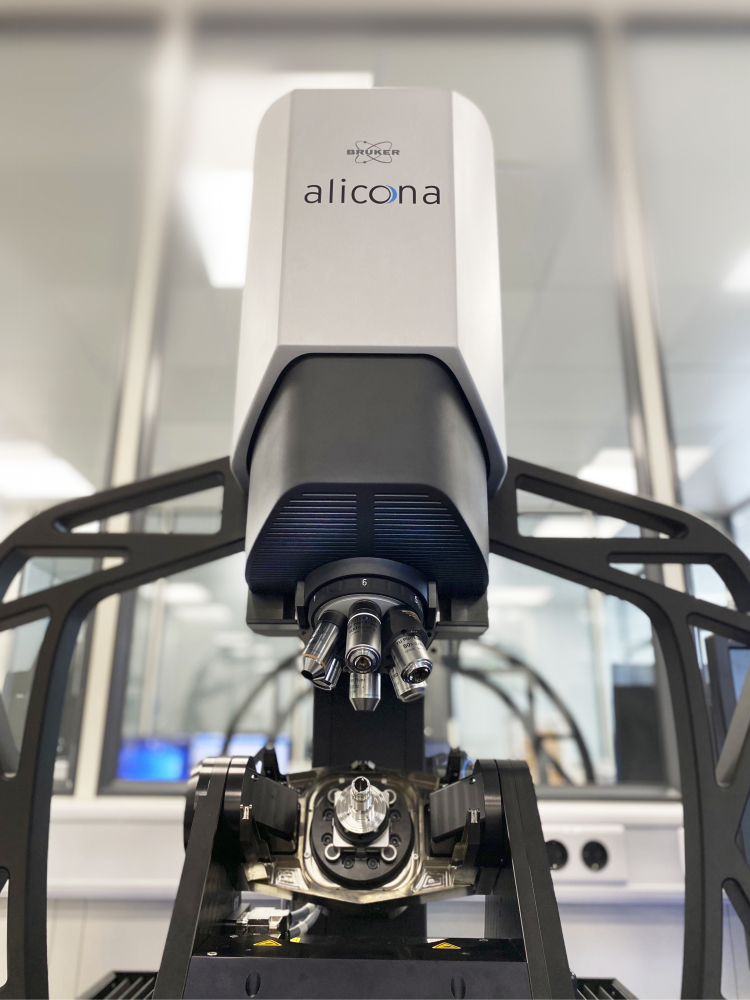

Nový prístroj Bruker Alicona InfiniteFocus G6 meria komponenty v plošne a vo vysokom rozlíšení bez ohľadu na veľkosť, materiál, geometriu, hmotnosť a povrchovú úpravu.
Rad osvedčených a nových funkcií kombinuje vlastnosti systému merania drsnosti (Ra, Rq, Rz/Sa, Sq, Sz) s vlastnosťami súradnicového meracieho zariadenia.
- 5-osá geometria na meranie neprístupných oblastí
- SmartFlash na meranie reflexných alebo zrkadlovo lesklých povrchov
- Real 3D na získanie skutočného 3D modelu
- Softvér MetMax, ktorý umožňuje virtuálne merania na digitálnom dvojčaťu
- Vertikálne zameranie sondy, ktoré umožňuje merať otvory a vertikálne strany so sklonom väčším ako 90°.
Vďaka robustnej technológii Focus-Variation a konštrukcii odolnej voči vibráciám poskytuje nový InfiniteFocus G6 vysoké rozlíšenie a opakovateľné výsledky vo výrobe.
Chete sa dozvedieť viac o technických výrazoch súvisiacich s 3D meracou technológiou ako sú:
Focus-Variation: https://www.ardin.sk/blog/category/technicke-informacie/article/focus-variation.xhtml
Vertical Focus Probing: https://www.ardin.sk/blog/category/technicke-informacie/article/vertical-focus-probing.xhtml
Ako Real3D funguje: https://www.ardin.sk/blog/category/technicke-informacie/article/real-3d-technology.xhtml
Alebo si pozrite náš celý blog, kde nájdete mnoho zaujímavostí súvisiacich s 3D meracou technológiou: https://www.ardin.sk/blog/category/technicke-informacie.xhtml
Prvé predstavenie najnovšieho prírastku do rodiny meracích zariadení Bruker Alicona - zoznámte sa s prístrojom Infinite Focus G6, ktorý posúva metrológiu na úplne novú úroveň.
TECHNICKÉ PARAMETRE
| Princíp merania | bezkontaktné, optické, 3D Advanced Focus-Variation (+SmartFlash 2.0) Vertical Focus Probing Real 3D |
| Počet meracích bodov | Samostatné meranie: X: 2160, Y: 2160, X x Y: 4,6 milióna Viacnásobné meranie: až 500 miliónov |
| Polohovací objem (X × Y × Z) | 200 mm x 200 mm x 180 mm = 7 200 000 mm3 |
| Polohovací objem (R x T) | Pokročilá jednotka Real3D (voliteľná): motorizované otáčanie: 360° / motorizovaný náklon: - 15° až + 90° |
| Koaxiálne osvetlenie | LED koaxiálne osvetlenie (farebné), vysoký výkon; elektronická konzola; voliteľné: bezdrôtové kruhové LED osvetlenie |
| Monitorovanie systému | Automatická diagnostika pomocou tepelných senzorov Interné monitorovanie prúdu a napätia |
| Riadiaca jednotka | 6 Core, 32 GB DDR4, SSD 512GB, Windows 10 IoT Enterprise 64bit, 2 x 27“ Full HD LED Monitor |
| Typ objektívu | 3000 WD8 | 1900 WD30 | 800 WD37 (2) | 800 WD17 | 400 WD30 (2) | 400 WD19 | 150 WD11 | 80 WD4 |
| Pracovná vzdialenosť [mm] | 8,8 | 30 | 37 | 17,5 | 30 | 19 | 11 | 4,5 |
| Bočný rozsah merania (X,Y) [mm] | 5,3 | 3,8 | 1,6 | 1,6 | 0,8 | 0,8 | 0,3 | 0,16 |
| Vzdialenosť meracích bodov [µm] | 2,88 | 1,77 | 0,72 | 0,72 | 0,36 | 0,3 | 0,14 | 0,07 |
| Vertikálne rozlíšenie [nm] | 2300 | 250 | 130 | 50 | 80 | 30 | 15 | 10 |
| Min. merateľná drsnosť (Ra) [µm] | n/a | n/a | 0,35 | 0,09 | 0,12 | 0,06 | 0,025 | 0,015 |
| Min. merateľná drsnosť (Sa) [µm] | n/a | n/a | 0,35 | 0,09 | 0,12 | 0,06 | 0,025 | 0,015 |
| Min. merateľný polomer [µm] | 20 | 12 | 5 | 5 | 3 | 3 | 2 | 1 |
 |
 |
 |
| 5-osá metrológia: | SmartFlash a Real3D: | MetMaX software: |
| Rozšírenie z 3 na 5 osí umožňuje meranie geometrie, ktorá je inak náročná alebo nedostupná. Vysoko presné náklonové a rotačné osi umožňujú meranie parametrov GD&T a drsnosti na celom meranom objekte. | Integrovaná technológia SmartFlash poskytuje meranie hladkých, reflexných a vysoko leštených povrchov s vysokým rozlíšením. Real3D mení jednotlivé merania na kompletný súbor údajov 360°. | Užívatelia zadávajú merania už v modeli CAD súčiastky. Digitálne dvojča v kombinácii s virtuálnou simuláciou merania umožňuje bezpečnú prevádzku meracieho prístroja. |
Parametre
| Hmotnosť | 300 kg |
|---|
